Product Summary

The AD8057AR is a very high performance amplifier with a very low cost. The balance between cost and performance make them ideal for many applications. The AD8057AR will reduce the need to qualify a variety of specialty amplifiers. The applications of AD8057AR include imaging, DVD/CD, photodiode Preamp, A-to-D Driver, professional Cameras and filters.

Parametrics

AD8057AR absolute maximum ratings: (1)Supply Voltage: 12.6 V; (2)Internal Power Dissipation: Small OutlineêPackage (R) 0.8 W; ; (3)SOT-23-5 Package 0.5 W; μSOIC Package 0.6 W; (4)Input Voltage (Common Mode): ±VS; (5)Differential Input Voltage: ±4.0 V; (6)Output Short Circuit Duration: Observe Power Derating Curves; (7)Storage Temperature Range (R): –65 to +125℃; (8)Operating Temperature Range (A Grade): –40 to +85℃; (9)Lead Temperature Range (Solderingê10êsec): +300℃.

Features

AD8057AR features: (1)Low Cost Single (AD8057) and Dual (AD8058); (2)High Speed: 325 MHz,-3 dB Bandwidth (G = +1),1000 V/μs Slew Rate, Gain Flatness 0.1 dB to 28 MHz; (3)Low Noise: 7 nV/√ ̄Hz; (4)Low Power: 5.4 mA/Amplifier Typical Supply Current @ +5 V; (5)Low Distortion: -85 dBc @ 5 MHz, RL = 1 kΩ; (6)Wide Supply Range from 3 V to 12 V; (7)Small Packaging: AD8057 Available in SOIC-8 and SOT-23-5; AD8058 Available in SOIC-8 and μSOIC.

Diagrams

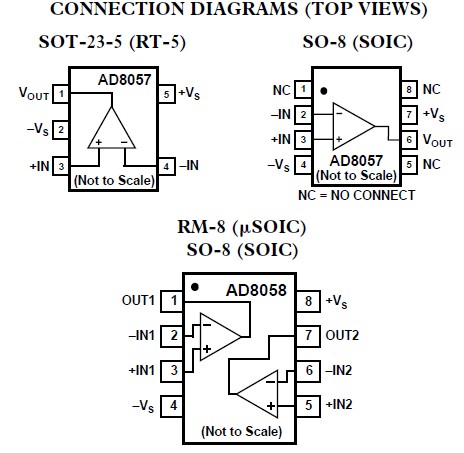

AD8057AR pin configuration

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
AD8057AR
AD8057AR


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-196: $1.13
AD8057AR-REEL
AD8057AR-REEL


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-2500: $0.73
AD8057AR-REEL7
AD8057AR-REEL7


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-1000: $0.77
AD8057ART-REEL7
AD8057ART-REEL7


IC OPAMP VF LN LP LDIST SOT23-5

Data Sheet

0-3000: $0.63
AD8057ARZ-REEL7
AD8057ARZ-REEL7


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-1000: $0.69
AD8057ARZ-REEL
AD8057ARZ-REEL


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-2500: $0.64
AD8057ARZ
AD8057ARZ


IC OPAMP VF LN LP LDIST 8SOIC

Data Sheet

0-1: $1.48
1-10: $1.33
10-100: $1.07
100-250: $0.95
250-500: $0.83
500-1000: $0.69
1000-2500: $0.64
2500-5000: $0.63
AD8057ARTZ-REEL7
AD8057ARTZ-REEL7


IC OPAMP VF LN LP LDIST SOT23-5

Data Sheet

0-1: $1.29
1-10: $1.17
10-25: $1.05
25-100: $0.94
100-250: $0.83
250-500: $0.73
500-1000: $0.60
